毫米波雷达的应用

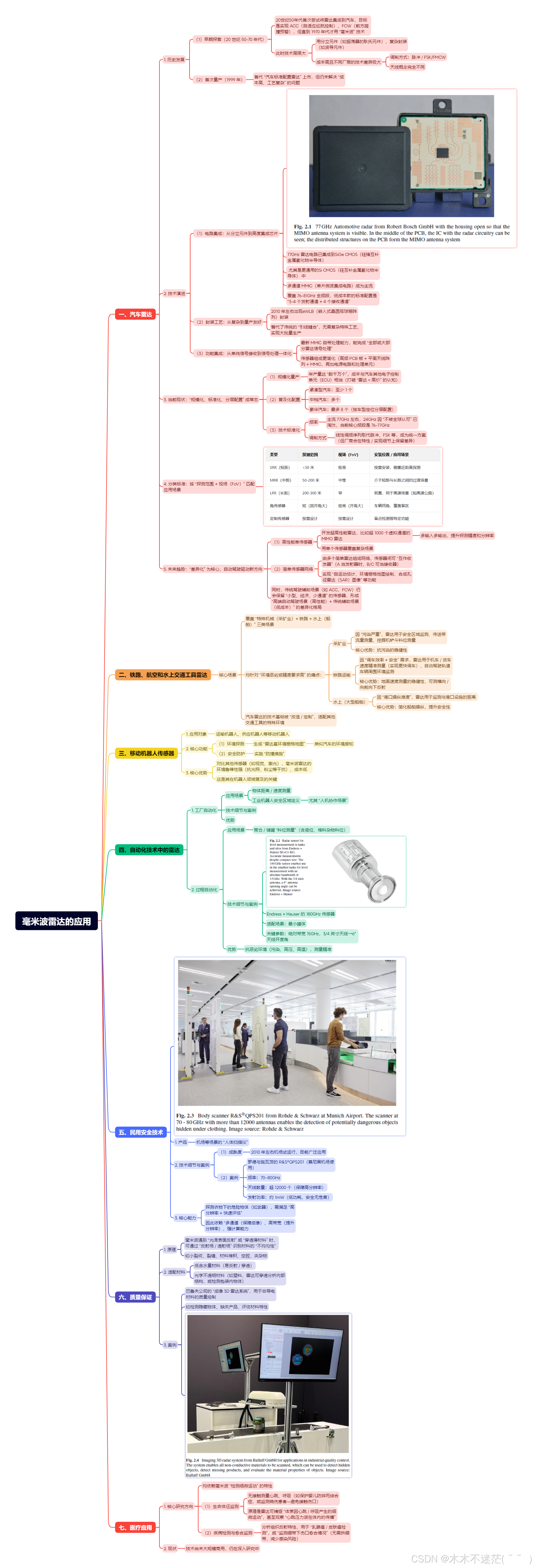

毫米波雷达的应用
一、汽车雷达
1. 历史发展
-
（1）早期探索（20 世纪 50-70 年代）
-
20世纪50年代首次尝试将雷达集成到汽车，目标是实现 ACC（自适应巡航控制）、FCW（前方碰撞预警），但直到 1970 年代才用 “毫米波” 技术
-
此时技术局限大
-
用分立元件（如振荡器的耿氏元件）、复杂封装（如波导元件）
-
成本高且不同厂商的技术差异极大
-
调制方式：脉冲 / FSK/FMCW
-
天线概念完全不同
-
-
-
-
（2）首次量产（1999 年）
- 首代 “汽车标准配置雷达” 上市，但仍未解决 “成本高、工艺复杂” 的问题
2. 技术演进
-
（1）电路集成：从分立元件到高度集成芯片
-
-

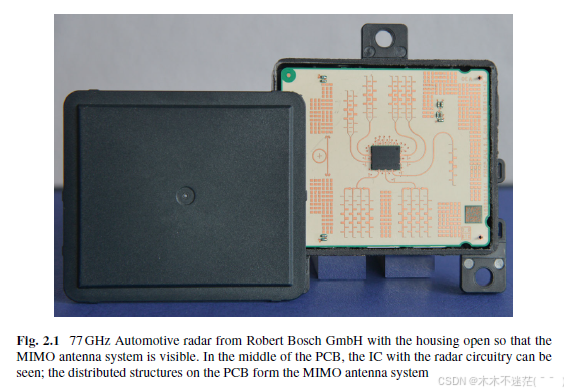

77GHz 雷达电路已集成到SiGe CMOS（硅锗互补金属氧化物半导体）
-
尤其是更通用的Si CMOS（硅互补金属氧化物半导体） 中
-
多通道 MMIC（单片微波集成电路）成为主流
-
覆盖 76-81GHz 全频段，低成本款的标准配置是 “3-4 个发射通道 + 4 个接收通道”
-
-
（2）封装工艺：从复杂到量产友好
-
2010 年左右出现eWLB（嵌入式晶圆级球栅阵列）封装
-
替代了传统的 “引线键合”，无需复杂特殊工艺，实现大批量生产
-
-
（3）功能集成：从单纯信号接收到信号处理一体化
-
最新 MMIC 自带处理能力，能完成 “全部或大部分雷达信号处理”
-
传感器组成更简化（高频 PCB 板 + 平面天线阵列 + MMIC，再加电源电路和处理单元）
-
3. 当前现状：“规模化、标准化、分层配置” 成常态
-
（1）规模化量产
- 年产量达 “数千万个”，成本与汽车其他电子控制单元（ECU）相当（打破 “雷达 = 高价” 的认知）
-
（2）普及化配置
-
紧凑型汽车：至少 1 个
-
中档汽车：多个
-
豪华汽车：最多 8 个（按车型定位分层配置）
-
-
（3）技术标准化
-
频率
- 主流 77GHz 左右，24GHz 因 “不被全球认可” 已淘汰，当前核心频段是 76-77GHz
-
调制方式
- 线性调频序列取代脉冲、FSK 等，成为统一方案（但厂商会在特性 / 实现细节上保留差异）
-

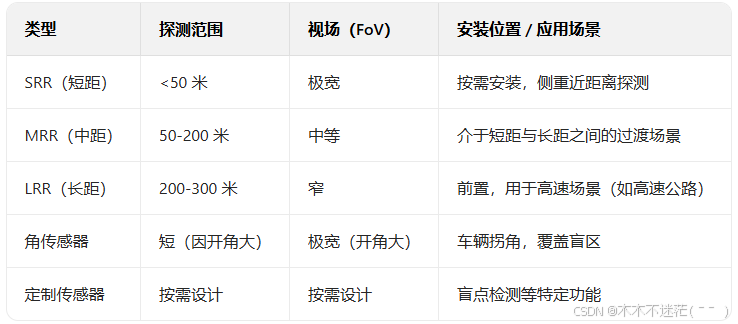

4. 分类标准：按 “探测范围 + 视场（FoV）” 匹配应用场景
5. 未来趋势：“差异化” 为核心，自动驾驶驱动新方向
-
（1）高性能单传感器
-
开发超高性能雷达，比如超 1000 个虚拟通道的 MIMO 雷达
- 多输入多输出，提升探测精度和分辨率
-
用单个传感器覆盖复杂场景
-
-
（2）简单传感器网络
-
由多个简单雷达组成网络，传感器间可 “互作收发器”（A 当发射器时，B/C 可当接收器）
-
实现 “自运动估计、环境栅格地图绘制、合成孔径雷达（SAR）图像” 等功能
-
-
同时，传统驾驶辅助场景（如 ACC、FCW）仍会保留 “小型、经济、少通道” 的传感器，形成 “高端自动驾驶场景（高性能）+ 传统辅助场景（低成本）” 的差异化格局
二、铁路、航空和水上交通工具雷达
核心场景
-
覆盖 “特殊机械（采矿业）+ 铁路 + 水上（船舶）” 三类场景
-
均针对 “环境恶劣或精度要求高” 的痛点：
-
采矿业
-
因 “污染严重”，雷达用于安全区域监测、传送带流量测量、挖掘机铲斗料位测量
-
核心优势：抗污染的稳健性
-
-
铁路运输
-
因 “调车效率 + 安全” 需求，雷达用于机车 / 货车速度精准测量（实现更快调车）、自动驾驶轨道车辆周围环境监测
-
核心优势：地面速度测量的稳健性，可测横向 / 向前向下反射
-
-
水上（大型船舶）
-
因 “港口操纵难度”，雷达用于监测与港口设施的距离
-
核心优势：简化船舶操纵，提升安全性
-
-
-
汽车雷达的技术基础被 “改造 / 定制”，适配其他交通工具的特殊环境
三、移动机器人传感器
1. 应用对象
- 运输机器人、供应机器人等移动机器人
2. 核心功能
-
（1）环境探测
-
生成 “雷达基环境栅格地图”
- 类似汽车的环境感知
-
-
（2）安全防护
- 实施 “防撞措施”
3. 核心优势
-
对比其他传感器（如视觉、激光），毫米波雷达的环境鲁棒性强（抗光照、粉尘等干扰）、成本低
-
这是其在机器人领域普及的关键
四、自动化技术中的雷达
1. 工厂自动化
-
应用场景
-
物体距离 / 速度测量
-
工业机器人安全区域定义
- 尤其 “人机协作场景”
-
-
技术细节与案例
-
优势
2. 过程自动化
-
应用场景
- 筒仓 / 储罐 “料位测量”（含液位、堆料杂物料位）
-
技术细节与案例
-
-
Endress + Hauser 的 180GHz 传感器
-
适配场景：最小罐体
-
关键参数：绝对带宽 15GHz，3/4 英寸天线→6° 天线开度角
-
-
优势
- 抗恶劣环境（污染、高压、高温），测量精准
五、民用安全技术
1. 产品
- 机场等场景的 “人体扫描仪”
2. 技术细节与案例
-
（1）成熟度
- 2010 年左右机场试运行，目前广泛应用
-
（2）案例
-

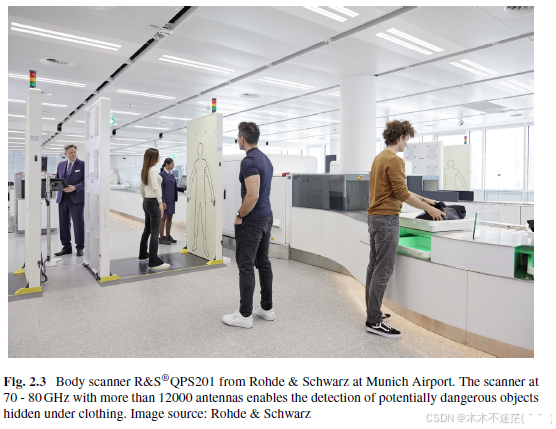

罗德与施瓦茨的 R&S®QPS201（慕尼黑机场使用）
-
频率：70~80GHz
-
天线数量：超 12000 个（保障高分辨率）
-
发射功率：约 1mW（低功耗，安全无危害）
-
3. 核心能力
-
探测衣物下的危险物体（如武器），需满足 “高分辨率 + 快速评估”
-
因此依赖 “多通道（保障成像）、高带宽（提升分辨率）、强计算能力
六、质量保证
1. 原理
-
毫米波遇到 “光滑表面反射” 或 “穿透薄材料” 时，可通过 “反射场 / 透射场” 识别材料的 “不均匀性”
-
如小裂纹、裂缝、材料堆积、空腔、夹杂物
2. 适配材料
-
低含水量材料（易反射 / 穿透）
-
光学不透明材料（如塑料，雷达可穿透分析内部结构，或检测包装内物体）
3. 案例
-

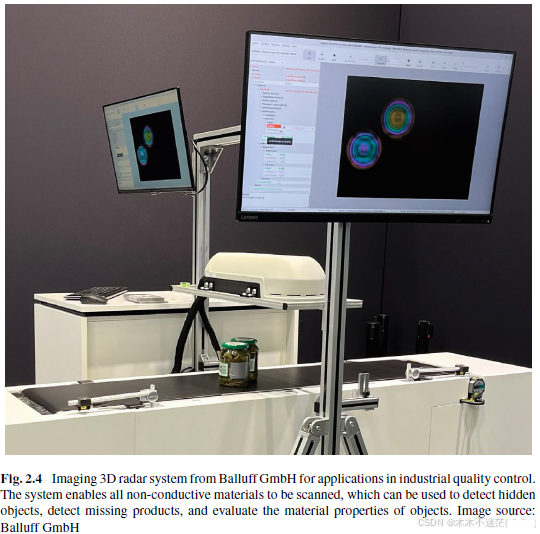

巴鲁夫公司的 “成像 3D 雷达系统”，用于非导电材料的质量控制
-
如检测隐藏物体、缺失产品、评估材料特性
-
七、医疗应用
1. 核心研究方向
-
均依赖毫米波 “检测细微运动” 的特性
-
（1）生命体征监测
-
无接触测量心跳、呼吸（如保护婴儿防猝死综合症，或监测烧伤患者—避免接触伤口）
-
原理是雷达可捕捉 “体表因心跳 / 呼吸产生的细微运动”，甚至观察 “心跳压力波在体内的传播”
-
-
（2）疾病检测与愈合监测
- 分析组织反射特性，用于 “乳腺癌 / 皮肤癌检测”，或 “监测绷带下伤口愈合情况”（无需拆绷带，减少感染风险）
2. 现状
- 技术尚未大规模商用，仍在深入研究中
